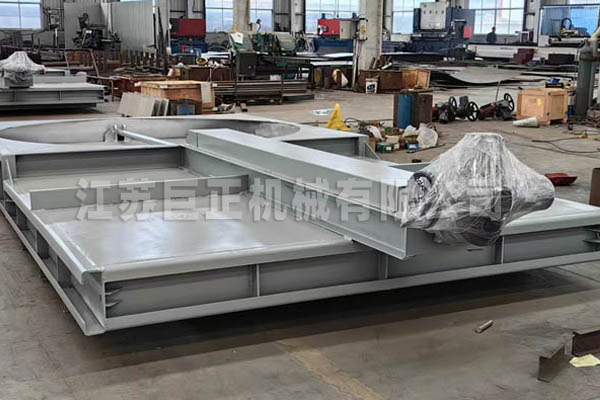

煙道插板門主要用于精準截斷輸送物料的流動，其優勢在于重量輕、體積緊湊，且能有效杜絕飛灰泄漏，確保作業環境的安全性。其本質是通過機械插板的直線運動（水平/垂直推拉），實現對煙道通路的完全阻斷或按需調節，是保障工藝系統安全運行、控制污染物排放的關鍵設備之一。

結構組成與傳動機制

不銹鋼插板（主體截斷部件）

齒輪齒板傳動裝置（動力傳遞核心）

封閉外殼（防護與密封）

二級減速裝置（扭矩放大機構）

執行機構（動力輸入源）

電控箱（控制中樞）

        其傳動邏輯清晰高效：執行機構（如電動裝置）輸出初始動力，驅動二級減速機運轉；經二級減速后，主動軸獲得提升的驅動轉矩，從而滿足大阻力工況下插板的精準驅動需求。這一設計使電動插板門尤其適用于高阻力物料的控制釋放場景，并能有效抵抗物料沖擊帶來的機械應力。

煙道插板門的優勢功能

煙氣截斷：在設備檢修、停爐清灰或事故狀態下，快速關閉煙道通路，防止高溫?zé)煔庑孤ㄈ绶乐刮刺幚頍煔膺M入下游凈化設備，或避免外部空氣倒灌引發燃燒風險）。

流量調節（部分設計）：通過插板開度控制（如半開狀態），調節煙氣流量與流速，輔助下游設備（如除塵器、脫硫塔）穩定運行。

插板門應用場景

電動插板門廣泛應用于工業窯爐、垃圾焚燒電廠及火力發電廠的省煤器、空氣預熱器、干式除塵器及煙道等灰斗下部，亦常與電動給料機配套使用，其工作溫度上限可達200℃，能適應常規熱力系統的工況需求。

用途一：火力發電廠  ----   安裝于省煤器出口、空氣預熱器前后、靜電除塵器入口/出口、引風機出口等關鍵節點，用于鍋爐啟停時的煙道隔離，或除塵器檢修時的系統分隔。

用途二：工業窯爐（如鋼鐵燒結機、水泥回轉窯）  ----   控制煅燒過程中煙氣的流向切換，或在設備維護時切斷高溫?zé)煔庠础?/span>
