一、概述
GKD型可變碟簧支吊架是以碟形彈簧為彈性元件，無需力矩轉換，能夠較好的對管道的垂直位移和荷載在冷、熱狀態的變化過程中起到緩沖和補償作用。使管道在高溫高壓的情況下的應力狀態不受影響，從而確保管道的設備的安全運行。
二、用途
可變碟簧支吊架廣泛用于電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。

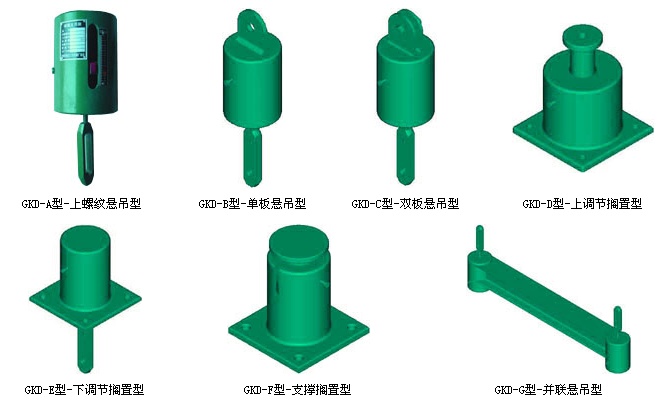

三、可變碟簧支吊架結構形式
四、 可變碟簧支吊架參數表
|
代號 |
型 式 |
荷載范圍 |
位移范圍 |
|
GKD-A |
上螺紋懸吊型 |
150-220000 |
0-30 0-60 |
|
GKD-B |
單吊耳懸吊型 |
||
|
GKD-C |
雙吊耳懸吊型 |
||
|
GKD-D |
上調節擱置型 |
||
|
GKD-E |
下調節擱置型 |
||
|
GKD-F |
支撐擱置型 |
||
|
GKD-G |
并聯懸吊型 |
||
|
GKD-R |
支撐托滾型 |
